Scheda per la riduzione dei picchi di potenza.

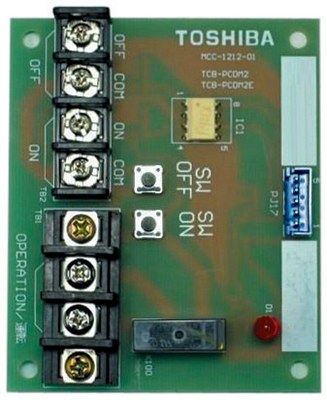

La scheda elettronica opzionale per la limitazione dei picchi di potenza si collega al connettore CN513 della scheda elettronica dell'unità esterna. La capacità massima dell’unità esterna viene limitata in funzione del segnale di domanda che perviene dall'ingresso esterno. A seconda delle esigenze, è possibile selezionare la funzione Standard o la funzione Advanced.
Funzione standard (2 livelli)
| Ingresso |
SW07-Bit 1 OFF |
SW07-Bit 1 ON |
Relè display (L1) |
|
|
Capacità |
Capacità |
|
|
|
100% (Normale) |
100% (Normale) |
OFF |
|
|
0% (Stop) |
Fino al 60% |
ON |
Funzione Advanced (4 livelli)
| Ingresso |
SW07-Bit 1 OFF |
SW07-Bit 1 ON |
Relè display (L1) |
|
|
Capacità |
Capacità |
|
|
|
100% (Normale) |
100% (Normale) |
OFF |
|
|
Fino all'80% |
Fino all' 85% |
ON |
|
|
Fino al 60% |
Fino al 75% |
ON |
|
|
0% (Stop) |
Fino al 60% |
ON |
