i-DIGIT 1

i-DIGIT 1

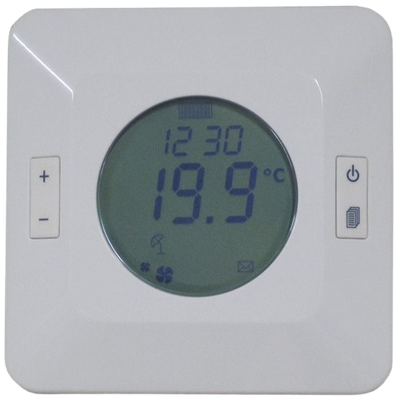

Termostato elettronico programmabile per ventilconvettori a 2/4 tubi con display LCD

Termostato elettronico programmabile per ventilconvettori a 2/4 tubi con display LCD per il controllo di un'unità in cui si richiedono funzioni automatizzate e modulazione del flusso della potenza dell’unità per ottimizzare il comfort ambientale. Funzioni principali: - Termostato elettronico digitale, ampio display LCD con retroilluminazione ad intensità variabile blu. - Prodotto studiato e progettato per il controllo di fan-coil (ventilconvetori) e cassette idroniche. - Programmatore orario settimanale di serie. - Orologio con calendario perenne e batteria integrata di serie. - Possibilità collegamento rete bus RS485 sui modelli. - Gestione totale del dispositivo mediante utilizzo protocollo comunicazione Modbus. - Funzionamento con impianti 2 tubi – 4 tubi – solo ventilazione. - Controllo resistenza elettrica in sostituzione o integrazione (P07). - Controllo serranda aria ricircolo esterno. - Controllo umidificazione /deumidificazione/solo lettura con sensore umidità interno. - Commutazione automatica/manuale/centralizzata del cambio stagione EST/INV (P09). - Funzionamento ventilatore continuo o termostatato (P05). - Commutazione automatica/manuale delle velocità del ventilatore. - Rilevazione temperatura aria con sonda interna o remota (riconoscimento automatico sonda). - Funzione antigelo anche a termostato spento. - Segnalazione filtro sporco di serie. - Soglie temperature avvio ventilatore parametrizzabili separatamente in caldo ed in freddo (P18 e P19). - Soglie temperature cambio stagione parametrizzabili separatamente in caldo ed in freddo (P16 e P17). - Cambio stagione automatico con riferimento alla temperatura mandata (P08 e P09). - Cambio stagione automatico con riferimento alla temperatura dell’aria (P09). - Gestione funzionamento comfort/economy centralizzato. - Gestione valvole ON-OFF, modulanti e flottante solo sistema 2 tubi. - Gestione ventilatore a 3 velocità e brushless a basso consumo energetico. - Ingressi per gestione contatto finestra, economy e ausiliario. - Controllo corrente assorbita dal ventilatore con gestione soglie di guasto ed uscita allarme (P35 e P36). - Impostazione/restrizione ampiezza scala temperatura regolabile da parametri (P23 e P24). - Funzione blocco tastiera. - Funzionalità diagnostica per controllo anomalie funzionamento del termostato e dell’impianto. - Silenziosità di regolazione ottenuta con la tecnologia di regolazione a triac

Caratteristiche tecniche: - Alimentazione: 230V~ -15% +10% 50Hz. - Potenza assorbita: 2,0 VA. - Temperatura di funzionamento: 0°C .. 40°C. - Temperatura di stoccaggio: -10°C .. +50°C. - Umidita funz.: 20% .. 80% RH non condensante. - Umidita stoccaggio: 20% .. 80% RH (N.C.). - Contenitore: ABS V0 autoestinguente RAL9001. - Grado di protezione: IP 20. - Dimensioni: 110 x 110 x 40 mm (L x A x P). - Peso: 330 gr circa.

Sonde aria ambiente: Campo di regolazione: 5°C..40°C (configurabile). - Sensore utilizzato: NTC 10kΩ @ 25°C +/-1%. - Precisione sensore aria: +/- 1°C. - Risoluzione sensore aria: 0,1°C. - Campo di visualizzazione: 0°C .. 50°C. - Isteresi: regol. 2%..100% banda proporzionale. - Cablaggio: max. 15mt cavo schermato 0,5..1,5mm2.

Sonda mandata: Tipo di sensore: NTC 10k Ω @ 25°C +/-1%. - Precisione: +/- 1°C. - Risoluzione: 0,1°C. - Campo visualizzazione: 0°C .. 50°C. - Cablaggio: max. 15mt cavo schermato 0,5..1,5mm2.

Sonda umidità: Tipo di sensore: capacitivo. - Campo visualizzazione: 10..99%. - UR Precisione: +/- 1%. - Isteresi: 1 %.

Portata uscite: Ventilatore: 1A @ 230V~ cosɸ,=1 complessivi. - Valvole: 0,3A @ 230V~ cosɸ,=1 x uscita. - Valvole carico induttivo: 10VA x uscita.

Caratteristiche principali

  • Comando elettronico con display
  • Installazione a bordo e a parete
  • Compatibile con Elios, Lean (solo parete), Soft NC (solo parete) ed EOS
  • Impianti a 2 tubi
  • Motore asincrono ed ECM
  • Valvola on/off e proporzionale
  • Commutazione estate/inverno automatica e manuale
  • Sonda aria di serie
  • Sonde accessorie per acqua e aria
  • Porta ModBus assente
