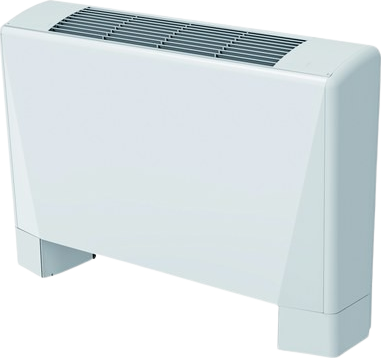

ELIOS
Ventilconvettore centrifugo a pavimento
ELIOS
Ventilconvettore compatto e dallo spesso contenuto, Elios si contraddistingue per il suo design, la sua efficienza, le sue performance e la sua silenziosità, caratteristiche che gli permettono di collocarsi al top di gamma. Il prodotto è disponibile in 10 grandezze e 4 versioni (M / N / D / E) con batterie di scambio termico a 3 o 4 ranghi per gli impianti a due tubi. L’ampia gamma di motori opzionali permette inoltre di raggiungere installazioni canalizzate con perdite di carico sino a 60 Pa. Un’ampia gamma di controlli ed accessori permette di fornire soluzioni per qualsiasi esigenza di installazione.
-
DESIGN RICERCATO: La linea Elios si distingue per le sue forme semplici e raffinate che assicurano un’integrazione discreta in qualsiasi contesto, sia esso moderno o tradizionale.
-
MASSIMA SILENZIOSITÀ: Le soluzioni tecnologiche adottate permettono di ottenere il massimo comfort con la massima silenziosità di funzionamento, assicurando il massimo comfort psicofisico all’utente.
-
STRUTTURA PORTANTE: La struttura è realizzata in lamiera zincata a caldo Z200 con uno spessore di soli 0,8 mm ed è coibentata con un isolante a base di poliolefine a cellule chiuse di soli
5 mm di spessore. La bacinella raccogli condensa a forma di “L” è realizzata in lamiera zincata a caldo Z140 preverniciata con uno spessore di 0,8 mm e coibentata con un isolante a base di di poliolefine a cellule chiuse di soli 3 mm di spessore. Essa è inoltre completa di raccordo per lo scarico condensa di Ø 20 mm esterno. -
MOBILE DI COPERTURA: Il mobile di copertura, di colore bianco RAL 9010, è realizzato in lamiera zincata a caldo e prerivestita da un film di cloruro di polivinile per garantire alta resistenza alla corrosione. I fianchi, le griglie per la diffusione dell’aria e gli sportellini, di colore bianco opaco, sono invece realizzati in ABS rinforzato stampato ad iniezione.
-
FILTRO: Di standard viene fornito un filtro rigenerabile con telaio in acciaio zincato e tessuto filtrante in polipropilene con classe di efficienza G1 / EU1. In alternativa, sono disponibili un’ampia gamma di filtri con maggiori efficienze tra i quali G2 / EU 2 e G2 / EU 2.
-
GRUPPO VENTILANTE: Il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazione con giranti in alluminio bilanciate staticamente e dinamicamente direttamente calettate sull’albero motore. Il motore elettrico asincrono monofase è dotato di protezione contro i sovraccarichi e 6 velocità di rotazione (di cui 3 collegate). Il motore è direttamente accoppiato ai ventilatori ed ammortizzato con supporti elastici a beneficio della silenziosità. La serie “ECM” è invece equipaggiata con innovativi motori ECM di tipo Brushless, motori ad alta prevalenza o motori provvisti di fail contact.
-
BATTERIA DI SCAMBIO TERMICO: La batteria è realizzata in tubo di rame con alette in alluminio a pacco continuo bloccate sui tubi mediante mandrinatura meccanica. I collettori in ottone sono corredati di attacchi Ø 1/2” - 3/4” gas femmina e valvoline di sfiato aria facilmente accessibili. Gli attacchi idraulici sono posizionati a sinistra (vista frontale), ma su richiesta possono essere forniti anche a destra. Le batterie sono di tipo reversibile, quindi il lato attacchi può essere anche invertito in cantiere. La batteria di scambio termico non è adatta a essere utilizzata in atmosfere corrosive.
-
CAVI LSZH HALOGEN FREE (opzionale): La serie, su richiesta e dove possibile, può anche essere fornita con cavi elettrici LSZH privi di alogeni, quindi a bassa emissione di fumi e gas tossici, per particolari tipologie di installazione in cui sia necessario garantire la massima sicurezza degli utenti.
LINK UTILI:
Brochure ELIOS
Catalogo tecnico EDEN
Brochure Soluzioni Estia per professionisti
File DWG ELIOS
Caratteristiche principali
- TIPO UNITÀ: Ventilconvettore centrifugo
- STRUTTURA PORTANTE: Lamiera zincata coibentata
- GRUPPO ELETTROVENTILANTE: Ventilatori centrifughi a doppia aspirazione
- MOTORE ELETTRICO: Asincrono monofase (6 velocità) - Sincrono ECM
- BATTERIA: Tubi di rame con alette in alluminio a pacco continuo
- FILTRO ARIA: Tessuto filtrante in polipropilene a nido d’ape racchiuso da un telaio metallico
- ATTACCHI IDRAULICI: Sinistra (guardando la macchina). Inversione degli attacchi può essere fatta in cantiere dall’installatore (Sx e Dx) in base al flusso d’aria
- ALTA PREVALENZA: Versione D e E configurabili con ventilatore alta prevalenza fino ad 80 Pa
- VERSIONI: M (Mobile frontale, Installazione verticale/orizzontale, Ripresa aria inferiore) - N (Mobile frontale, Installazione verticale/orizzontale, Ripresa aria frontale) - D (Versione ad incasso, Installazione verticale/orizzontale, Ripresa aria inferiore) - E (Versione ad incasso, Installazione verticale, Ripresa aria frontale); disponibile in 10 differenti taglie
