EOS

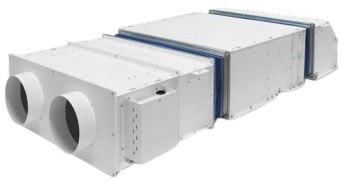

Unità di trattamento aria canalizzabile a spessore ridotto

EOS

Le unità trattamento aria canalizzabili a spessore ridotto sono disponibili in 4 versioni costruttive e 7 grandezze di potenza. Le unità sono particolarmente indicate per l’utilizzo in piccoli e medi impianti di climatizzazione centralizzati con distribuzione dell’aria tramite rete di canali. Il ridotto spessore in altezza rende le unità compatte, al fine di potersi meglio adattare alle installazioni in controsoffitto, ottimizzando al meglio gli spazi a disposizione. Grande attenzione è stata inoltre posta alla riduzione e alla semplificazione dei tempi di manutenzione, permettendo la rimozione del filtro sia dai lati che dal fondo.

• MASSIMA SILENZIOSITA': Grazie a meticolose ricerche e alla tecnologia impiegata, Eos assicura basse emissioni sonore, garantendo un elevato benessere psicofisico all’utente.

• STRUTTURA PORTANTE: La struttura portante si compone di una singola pannellatura realizzata in lamiera zincata a caldo Z200 di spessore 1 mm e 1,5 mm (taglia 6-7) e coibentata con materassino termoacustico classe B-s2,d0 a celle chiuse di spessore 6 mm.

• FILTRO:  Il filtro rigenerabile inserito di serie all’interno dell’unità è realizzato in tessuto filtrante sintetico racchiuso da un telaio in acciaio zincato. Facilmente sfilabile lateralmente o dal fondo, ha uno spessore di 12 mm. La classe di efficienza del filtro di serie è G2 / EU2. In alternativa, sono disponibili filtri con maggiori efficienze, quali G3 / EU3 da 25 mm e G4 / EU4 da 48 mm, o il filtro con maglia in alluminio G1 / EU1 da 12 mm.

• GRUPPO VENTILANTE: Il gruppo ventilante è composto da ventilatori centrifughi a doppia aspirazione con ventole in alluminio a sviluppo orizzontale equilibrate staticamente e dinamicamente. Il motore elettrico asincrono monofase è provvisto di protezione contro i sovraccarichi e di diverse velocità di rotazione (di cui 3 collegate). Inoltre, è direttamente accoppiato ai ventilatori e ammortizzato con supporti elastici per un funzionamento silenzioso. La serie ECM è invece equipaggiata con innovativi motori ECM di tipo Brushless che garantiscono un controllo preciso e modulare della portata aria, limitando l’apporto energetico all’effettivo carico di lavoro richiesto senza inutili sprechi.

• BATTERIA DI SCAMBIO TERMICO: La batteria di scambio termico è realizzata in tubo di rame con alette in alluminio a pacco continuo bloccate sui tubi mediante espansione meccanica. I collettori in rame sono corredati di attacchi filettati gas maschio e valvoline di sfiato aria facilmente accessibili. Gli attacchi idraulici posizionati a sinistra (guardando la mandata dell’aria dell’unità), ma su richiesta possono essere forniti a destra. Lo scambiatore non è adatto ad essere utilizzato in atmosfere corrosive.

LINK UTILI:

Brochure EOS

Catalogo tecnico EDEN

Brochure Soluzioni Estia per professionisti

File DWG EOS

Caratteristiche principali

• TIPO UNITÀ: Unità di trattamento aria
• STRUTTURA PORTANTE: Lamiera zincata coibentata a singola pannellatura
• GRUPPO ELETTROVENTILANTE: Ventilatori centrifughi a doppia aspirazione
• MOTORE ELETTRICO: Asincrono monofase - Sincrono ECM (opzionale)
• BATTERIA: Tubi di rame con alette in alluminio a pacco continuo
• FILTRO ARIA: Tessuto filtrante in poliestere racchiuso da un telaio metallico
• ATTACCHI IDRAULICI: Sinistra (guardando la macchina)
• VERSIONI: H (Singola pannellatura, installazione orizzontala) - V (Singola pannellatura, installazione verticale)
